2017年12月20日

[製品情報]

小型ながら確実な操作感と静音性を実現

車載用タクトスイッチ®「SKTQシリーズ」 を量産開始

「車載用タクトスイッチ®「SKTQシリーズ」 を量産開始」拡大写真

閉じる

日本の電子部品メーカーアルプス電気株式会社(TOKYO:6770;社長:栗山 年弘、本社:東京(以下、アルプス電気))は、タクトスイッチ®「SKTQシリーズ」を開発、2017年12月より量産を開始しました。

昨今の自動車は、車体の気密性が高まるとともに、ハイブリットカーや電気自動車の登場により、エンジン音や走行音などが低減し、車室内の静音化が進んでいます。また、車室内の入力方法は、カーナビやセンターコンソールパネルを中心に、従来のメカ式からタッチ式へ移りつつあるなか、特に欧州の高級車両においては、これに合わせてシャープな操作感触が好まれるようになっています。

また、自動車の電装化の進展に伴い、運転席周りは電子回路が増加したことにより、搭載される電子部品も一層の小型化が要求されています。

「車載用タクトスイッチ®「SKTQシリーズ」 を量産開始

この度、当社が開発・量産を開始したタクトスイッチ®「SKTQシリーズ」は、独自の内部構造により、車載用タクトスイッチ®として豊富な量産実績のある当社従来製品(SKSUシリーズ)の小型外形サイズを維持しつつ、静音、そして車載用に最適な5Nの重作動力と高いクリック感触を実現。これにより、運転中の誤操作を防止するとともに、タッチパネル操作との相和性に優れた良好明快な操作フィーリングを達成しています。また、プリストローク設計を採用したことで、操作初期時のガタつきを防止し、高級感あるミドルストロークタイプのスイッチとなっています

今後は、作動力5Nのほか、3.5N、4N、4.5Nのバラエティ追加も検討しており、アルプス電気は自動車のより快適なユーザーエクスペリエンスに貢献します

「車載用タクトスイッチ®「SKTQシリーズ」 を量産開始

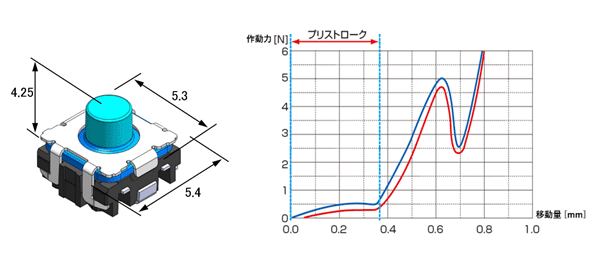

<外形サイズ><フィーリングカーブ>

【主な特長】

小型で確実な操作フィーリングと静音性を同時に実現

  1. 重作動力(5N)により誤操作を防止
  2. 静音と高クリック感を実現
  3. ガタ防止のためのプリストロークを採
  4. 従来製品(SKSU)と同サイズ(5.3×5.4㎜)の小型ミドルストロークタイプ

【主な用途】

ステアリングスイッチ

センターコンソールパネル

カーオーディオ、ナビゲーション 等


【販売計画】

量産開始 2017年12月
サンプル価格 100円(税込)
開発 技術本部 古川開発センター(宮城県大崎市)
生産 生産本部 角田工場(宮城県角田市)
月産 200万個(2018年2月)



【主な仕様】

製品名 SKTQシリーズ
外形サイズ(W×D×H) 5.4mm×5.3 mm×4.25 mm
作動力 5N
移動量 0.71mm
動作寿命 200,000回
